第 10 章 裁剪和蒙版
裁剪路径
SVG 的默认裁剪区域为自身大小，超出部分将不可见（可通过设置 overflow 的值为 visible 改变）
可使用 <clipPath> 元素来建立自己的裁剪区域，其子级可以包含任意数量的基本形状、<path> 元素、<text> 元素
以 <rect> 为例。在 <clipPath> 元素内放置 <rect>，该矩形本身不会显示，应用时在要裁剪的对象上添加 clip-path 样式属性，值引用为 <clipPath> 元素即可
<!-- @format -->
<svg width="100%" xmlns="http://www.w3.org/2000/svg">
<defs>
<clipPath id="rectClip">
<rect
x="15"
y="15"
width="40"
height="45"
style="stroke: gray; fill: none"
/>
</clipPath>
</defs>
<!-- 裁剪矩形 -->
<circle
cx="20"
cy="20"
r="20"
stroke="gray"
fill="blue"
style="clip-path: url(#rectClip)"
/>
</svg>
曲线和文本的裁剪示例
<!-- @format -->
<svg width="100%">
<defs>
<clipPath id="curveClip">
<path
id="curve1"
d="M5 55 C 25 5, 45 -25, 75 55, 85 85, 20 105, 40 55 Z"
style="stroke: black; fill: none"
/>
</clipPath>
<clipPath id="textClip">
<text
id="text1"
x="20"
y="20"
transform="rotate(60)"
style="
font-family: 'Liberation Sans';
font-size: 48pt;
stroke: black;
fill: none;
"
>
CLIP
</text>
</clipPath>
<g id="shapes">
<rect x="0" y="50" width="90" height="60" style="fill: #999" />
<circle cx="25" cy="25" r="25" style="fill: #666" />
<polygon points="30 0 80 0 80 100" style="fill: #ccc" />
</g>
</defs>
<!-- 绘制曲线裁剪路径 -->
<use xlink:href="#shapes" style="clip-path: url(#curveClip)" />
<!-- 绘制文本裁剪路径 -->
<use
transform="translate(100, 0)"
xlink:href="#shapes"
style="clip-path: url(#textClip)"
/>
<g transform="translate(0, 150)">
<use xlink:href="#shapes" />
<use xlink:href="#curve1" />
<!-- 显示裁剪路径 -->
</g>
<g transform="translate(100, 150)">
<use xlink:href="#shapes" />
<use xlink:href="#text1" />
</g>
</svg>
如果想根据对象的边界框来表示坐标，设置 clipPathUnits 为 objectBoundingBox 即可（默认值为 userSpaceOnUse）
<!-- @format -->
<svg width="100%">
<defs>
<clipPath id="circularPath" clipPathUnits="objectBoundingBox">
<circle cx="0.5" cy="0.5" r="0.5" />
</clipPath>
<g id="shapes">
<rect x="0" y="50" width="100" height="50" style="fill: #999" />
<circle cx="25" cy="25" r="25" style="fill: #666" />
<polygon points="30 0 80 0 80 100" style="fill: #ccc" />
</g>
<g id="words">
<text
x="0"
y="19"
style="font-family: 'Liberation Sans'; font-size: 14pt"
>
<tspan x="0" y="19">If you have form'd a circle</tspan>
<tspan x="12" y="35">to go into,</tspan>
<tspan x="0" y="51">Go into if yourself</tspan>
<tspan x="12" y="67">and see how you would do.</tspan>
<tspan x="50" y="87">—William Blake</tspan>
</text>
</g>
</defs>
<use xlink:href="#shapes" style="clip-path: url(#circularPath)" />
<use
xlink:href="#words"
transform="translate(110, 0)"
style="clip-path: url(#circularPath)"
/>
</svg>
<marker>、<symbol>、<svg>元素都会定义其自身的视口，也可以使用overflow: hidden样式来裁剪视口内容。如果内容的meet设置为preservveAspectRatio，视口可能比viewBox更大，要裁剪这个viewBox，就要创建一个<clipPath>元素，其中包含一个匹配viewBox最小x、最小y、宽度、高度的矩形
蒙版
蒙版的透明度对应被其覆盖的对象的透明度，即如果蒙版是透明的，则被蒙版覆盖的对象也是透明度
使用 <mask> 元素创建蒙版。使用 x、y、width、height 指定蒙版的尺寸。默认按照 objectBoundingBox 计算，如果想根据用户空间坐标计算尺寸，设置 maskUnits 为 userSpaceOnUse 即可
<mask> 元素子级中可以放置任意基本形状、文本、图形、路径来作为蒙版。这些元素默认使用用户空间坐标 userSpaceOnUse，设置 maskContentUnits 为 objectBoundingBox 即可变为使用对象边界框
SVG 使用如下公式计算蒙版的不透明度
(0.2125 * red value + 0.7154 * green value + 0.0721 * blue value) * opacity value

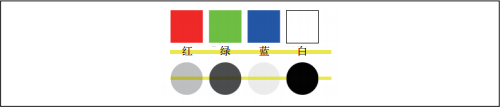

刚开始可能对各个色值使用的系数不相同而感到惊讶，但是如果看看完全饱和的红色、绿色、蓝色，则会发现绿色似乎最亮，红色较暗，蓝色最暗（下图中可看到）。颜色越暗，产生的阿尔法值越小，蒙版对象的不透明度越低。
<!-- @format -->
<svg width="100%">
<defs>
<mask
id="redmask"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect x="0" y="0" width="1" height="1" style="fill: #f00" />
</mask>
<mask
id="greenmask"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect x="0" y="0" width="1" height="1" style="fill: #0f0" />
</mask>
<mask
id="bluemask"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect x="0" y="0" width="1" height="1" style="fill: #00f" />
</mask>
<mask
id="whitemask"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect x="0" y="0" width="1" height="1" style="fill: #fff" />
</mask>
</defs>
<!-- 显示颜色以演示相对亮度 -->
<rect x="10" y="10" width="50" height="50" style="fill: #f00" />
<rect x="70" y="10" width="50" height="50" style="fill: #0f0" />
<rect x="130" y="10" width="50" height="50" style="fill: #00f" />
<rect
x="190"
y="10"
width="50"
height="50"
style="fill: #fff; stroke: black"
/>
<!-- 用于演示透明度的背景内容 -->
<rect x="10" y="72" width="250" height="5" style="fill: yellow" />
<rect x="10" y="112" width="250" height="5" style="fill: yellow" />
<g style="mask: url(#redmask); font-size: 14pt; text-anchor: middle">
<circle cx="35" cy="115" r="25" style="fill: black" />
<text x="35" y="80">Red</text>
</g>
<g style="mask: url(#greenmask); font-size: 14pt; text-anchor: middle">
<circle cx="95" cy="115" r="25" style="fill: black" />
<text x="95" y="80">Green</text>
</g>
<g style="mask: url(#bluemask); font-size: 14pt; text-anchor: middle">
<circle cx="155" cy="115" r="25" style="fill: black" />
<text x="155" y="80">Blue</text>
</g>
<g style="mask: url(#whitemask); font-size: 14pt; text-anchor: middle">
<circle cx="215" cy="115" r="25" style="fill: black" />
<text x="215" y="80">White</text>
</g>
</svg>
如果使用白色填充或者使用白色给遮罩内容描边，则上面公式中前半部分“颜色因子”结果为1，此时不透明度则是控制蒙版阿尔法值的唯一因素
<!-- @format -->
<svg width="100%">
<defs>
<mask
id="fullmask"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect
x="0"
y="0"
width="1"
height="1"
style="fill-opacity: 1; fill: white"
/>
</mask>
<mask
id="three-fourths"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect
x="0"
y="0"
width="1"
height="1"
style="fill-opacity: 0.75; fill: white"
/>
</mask>
<mask
id="one-half"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect
x="0"
y="0"
width="1"
height="1"
style="fill-opacity: 0.5; fill: white"
/>
</mask>
<mask
id="one-fourth"
x="0"
y="0"
width="1"
height="1"
maskContentUnits="objectBoundingBox"
>
<rect
x="0"
y="0"
width="1"
height="1"
style="fill-opacity: 0.25; fill: white"
/>
</mask>
</defs>
<g style="font-size: 14pt; text-anchor: middle; fill: black">
<g style="mask: url(#fullmask)">
<circle cx="35" cy="35" r="25" />
<text x="35" y="80">100%</text>
</g>
<g style="mask: url(#three-fourths)">
<circle cx="95" cy="35" r="25" />
<text x="95" y="80">75%</text>
</g>
<g style="mask: url(#one-half)">
<circle cx="155" cy="35" r="25" />
<text x="155" y="80">50%</text>
</g>
<g style="mask: url(#one-fourth)">
<circle cx="215" cy="35" r="25" />
<text x="215" y="80">25%</text>
</g>
</g>
</svg>
