注意点

  • 左上角为坐标原点 (0，0)
  • 所有图形渲染出来之后默认在原点，需要手动调整位置，可选择更改 x、y、transform 等属性（此操作开始有点晕，熟悉之后就好了）

API

csvParse()

解析 csv 文件，返回格式化后的对象。示例如下

const data = d3.csvParse(csv, (item) => ({
  date: item.date,
}));

utcParse()

返回一个时间格式化函数。示例如下

const parseDate = d3.utcParse('%Y-%m-%d');

extent()

获取数据集中，指定字段的范围区间，返回一个数组，分别为最小值和最大值。示例如下

const dateRange = d3.extent(data, (d) => d.date);

d3.extent(data, (d) => d.date);

append()

追加元素，和浏览器的 append 方法类似。示例如下

// 直接追加元素
d3.select('.div').append('span');

// 追加独立创建的元素
const span = d3.create('span');
d3.select('.div').append(() => span.node());

attr()

设置属性，接受两个参数

  • 第一个参数：要设置的属性
  • 第二个参数：属性值。可接受一个函数，该函数的返回值将作为值

enter()

返回有数据没有 DOM 的集合，通常与 append() 一起出现

exit()

返回有 DOM 没有数据的集合，通常与 remove() 一起出现

join()

根据需要进行追加、删除、重新排列元素，以匹配先前通过选择绑定的数据，返回合并后的 enter 和 update 集合

也就是说 join 是一个简化操作：将 data() 返回的 update 和 enter 进行 merge，得到最终要渲染的数据

join() 的参数为

  • enter：字符串或回调函数
  • update：回调函数
  • exit：回调函数 分别用于处理数据进入、更新、删除三种状态时的操作，配合 transition() 即可实现动画效果。示例如下
const t = d3.transition().duration(750);
d3.selectAll('text')
  .data(data, (d) => d)
  .join(
    (enter) =>
      enter
        .append('text')
        .attr('fill', 'green')
        .attr('y', -10)
        .transition(t)
        .attr('y', 0),
    (update) =>
      update
        .attr('fill', '#555')
        .transition(t)
        .attr('x', (d, i) => i * 26),
    (exit) => exit.attr('fill', 'red').transition(t).attr('y', 30).remove()
  );

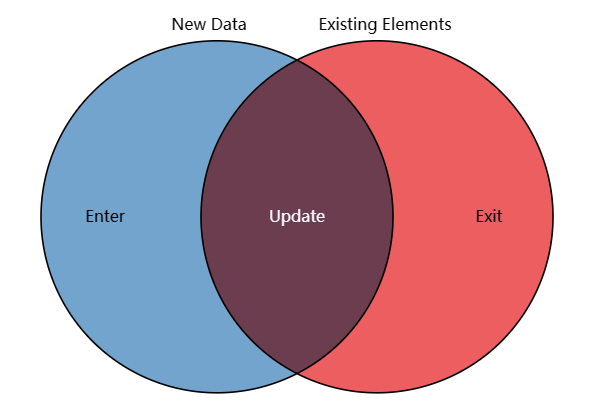

data()、element()、update()、enter()、exit() 的关系

stack()

堆叠生成器。将原始数据转换为便于生成这类型图表的数据，一般将堆叠生成器与面积生成器配合使用，也可生成条形图

相关排序函数

  • d3.stackOrderAppearance：在所有数据点中，具有最大值的系列在底部
  • d3.stackOrderAscending：系列所有值之和最小的在底部
  • d3.stackOrderDescending：系列所有值之和最大的在底部
  • d3.stackOrderInsideOut：在所有数据点中，具有最大值的系列在中间（一般用于河流图中）
  • d3.stackOrderNone：默认值，堆叠次序按照系列名称数组 keys 的顺序
  • d3.stackOrderReverse：堆叠次序和系列名称数组 keys 次序相反

相关基线函数

stack.offset(offsetFunc)：设置系列堆叠基线函数。默认使用 stack.offset(d3.stackOffsetNone) 即以零为基线

  • d3.stackOffsetExpand：对数据进行标准化，基线是零，上边界线是 1
  • d3.stackOffsetDiverging：允许正值和负值分别进行堆叠，正值会在零之上进行堆叠，负值会在零之下堆叠
  • d3.stackOffsetNone：默认值，以零为基线
  • d3.stackOffsetSilhouette：将基线向下移动，使河流图的中心始终为零
  • d3.stackOffsetWiggle：移动基线，以最大程度地减少各系列在横轴方向上的「摆动」，一般用在河流图中，与 d3.stackOrderInsideOut 排序函数配合使用。

比例尺

d3 的比例尺有很多，常用的有 scaleLinear() 和 scaleBand() 两种，因为直方图的 x 轴和 y 轴就要用到

其返回值是一个函数，使用示例如下

const x = d3
  .scaleLinear()
  .domain([0, d3.max(fruits, (d) => d.count)])
  .range([margin.left, width - margin.right])
  .interpolate(d3.interpolateRound);

const y = d3
  .scaleBand()
  .domain(fruits.map((d) => d.name))
  .range([margin.top, height - margin.bottom])
  .padding(0.1)
  .round(true);
  • width 和 margin 是一个手动设置的变量，表示图表的总宽度和内边距
  • domain() ：数据范围
  • range()：显示范围
  • interpolate：差值器，用于插补任意值，如数字、字符串、颜色、数组、对象等。大白话就是：d3 根据初始提供的数据，自动填充中间的值。示例如下
    const color = d3.interpolateRgb('rgb(0, 0, 0)', 'rgb(255, 255, 255)')(0.5);
console.log(color); // rgb(128, 128, 128)

坐标轴

d3 提供了 4 个方向的轴

  • d3.axisTop(scale)
  • d3.axisBottom(scale)
  • d3.axisLeft(scale)
  • d3.axisRight(scale)

坐标轴需要配合比例尺一起使用。示例如下

// 定义一个比例尺（具体定义方法见前面）
const x = '';
const y = '';
const xAxis = d3.axisBottom(x);
const yAxis = d3.axisLeft(y);
// 在画布中特定位置放置坐标轴
svg.append('g').attr('transform', 'translate(0, 0)').call(xAxis);
svg.append('g').attr('transform', 'translate(0, 0)').call(yAxis);

图形

  • d3.line()：折线图
  • d3.area()：面积图
  • d3.arc()：环形图
  • d3.pie()：饼图

使用示例如下

// 折线图
const line = d3
  .line()
  .x((d) => x(d.date))
  .y((d) => y(d.close));

svg
  .append('g')
  .append('path')
  .attr('d', line(data))
  .attr('fill', 'purple')
  .attr('stroke', 'purple');

// 面积图
const area = d3
  .area()
  .x((d) => x(d.date))
  .y0(y(0)) // 该数据可自定义，当其不为 y(0) 的时候，则会从指定的位置开始生成面积，而不是从 y 轴为 0 的地方
  .y1((d) => y(d.close));

svg
  .append('g')
  .append('path')
  .attr('d', area(data))
  .attr('fill', 'purple')
  .attr('stroke', 'purple');

// 环形图
const arc = d3
  .arc()
  .innerRadius(20)
  .outerRadius(30)
  .startAngle(([startAngle, endAngle]) => startAngle)
  .endAngle(([startAngle, endAngle]) => endAngle);

svg
  .append('g')
  .attr('transform', 'translate(30, 30)')
  .append('path')
  .attr('d', arc([0, 2 * Math.PI]));

// 饼图，需要和环形图结合使用
// 生成饼图数据
const pieArcData = d3.pie().value((d) => d.count)(data);
// 生成环形图
const arcPie = d3
  .arc()
  .innerRadius(100)
  .outerRadius(120)
  .padRadius(100)
  .padAngle(2 / 100)
  .cornerRadius(8);

// 生成每一块饼
const arcs = svg
  .append('g')
  .attr('transform', 'translate(150, 120)')
  .selectAll('arc')
  .data(pieArcData)
  .enter()
  .append('g');
// 填充饼
arcs
  .append('path')
  .attr('fill', (d, i) => d3.schemeSet3[i])
  .attr('d', arcPie);

动画

d3 有动画形式有以下几种

  • 依赖于 D3 的过渡，创建一个初始图形，然后开始一个过渡来修改它 stroke-dasharray 值
  • 依赖于可观察的数据流，每当引用 t 发生变化时重新创建图形，并依赖一个 scrubber 来计时。这种方法比前一种效率低，因为图形是从头开始创建的，但更容易编写。

符号生成器 Symbol

d3 内置了七种符号

  • d3.symbolCircle：圆形
  • d3.symbolCross：十字形
  • d3.symbolDiamond：菱形
  • d3.symbolSquare：正方形
  • d3.symbolStart：星形
  • d3.symbolTriangle：向上的三角形
  • d3.symbolWye：Y 形

使用示例如下

// 直接使用
d3.symbol(symbolCross, size);

// 根据条件使用
d3.symbol()
  .type((d) => {
    return symbolCross;
  })
  .size(100);

几种方法解释

  • symbol.type()：设置符号类型
  • symbol.size()：设置符号尺寸
  • symbol.context()：设置父容器，如果设置了父容器，则会生成 <path> 元素，并添加到父容器中，否则，则生成可用于 <path> 元素的 d 属性值的字符串

可自定义符号类型，具体查看 https://github.com/d3/d3-shape#custom-symbol-types

它是一个具有 draw 方法的对象，该方法接收两个参数 context 和 size

  • context：一个可以调用 canvas API 中与 path 相关方法的对象
  • size：设置符号的大小

具体写法可参考 d3 源码中的内置符号来了解
